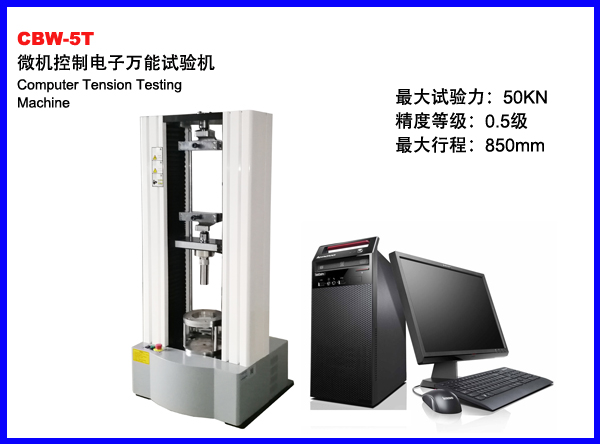

CBW-5T微機控制電子萬能試驗機

時間:2019/5/6 0:00:00

一、用途：

    本試驗機可對各種金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航空航天、石油化工、機械制造、電線、電纜、紡織、纖維、塑料、橡膠、陶瓷、食品、醫藥包裝、鋁塑管、塑料門窗、土工布、薄膜、木材、紙張、金屬材料及制造業，可自動求取最大試驗力值、斷裂力值、屈服強度、上下屈服強度、抗拉強度、抗壓強度、斷裂延伸率、拉伸彈性模量、彎曲彈性模量、剪切等試驗數據。

二、主要技術參數：

1、最大試驗力：50KN

2、解析度：1/500,000

3、拉壓力精度范圍：±0.5%

4、測試速度：電腦控制無段量，最大速度0.001～200mm/min

5、返回速度:0.001~200mm/min任意設定

6、速度精度:±0.5%

7、位移分解： 0.01mm

8、變形測量精度：±1%

9、有效試驗寬度：400mm

10、有效拉伸空間：850mm

11、有效壓縮空間：850mm

12、測試系統：三閉環測試系統(可實現試驗力、試樣變形、儀器位移和試驗進程的閉環控制,具有等速應力、等速應變、等速試驗力、等速位移、試驗力保持、位移保持等控制功能以及試驗力，峰值、試樣變形、儀器位移、試驗曲線的屏幕顯示功能，全鼠標輸入操作和控制模式智能設置專家系統，實現了控制模式的任意設置和各種控制方式之間的平滑切換，使系統具有最大的靈活性)

13、保護裝置：含上下行程控制開關，程式設定最大荷重最大延伸自動停機緊急開關驅動馬達為伺服馬達完全由電腦控制速度及行程，不同于傳統式AC,DC馬達由電壓控制，需分不同段落控制精度較差。

14、電源功率：1.8kW，220V，50Hz

三、配置清單：

四、 重點描述：

 1、主機：該機采用雙空間門式結構，上空間拉伸，下空間壓縮、彎曲，橫梁無級升降。傳動部分采用圓弧同步齒形帶，絲杠副傳動，傳動平穩，噪音低。特別設計的同步齒形帶減速系統和精密滾珠絲杠副帶動試驗機的移動橫梁運動，實現了無間隙傳動。

 A、研磨型滾珠絲桿：臺灣TBI

高精度的保證

臺灣TBI滾珠絲桿是用日本制造的世界最高水平的機械設備連貫生產出來的，特別是在研削、組裝、檢查各工序的工廠環境方面,對溫度·濕度進行了嚴格的控制,由于完善的品質管理體制使精度得以充分保證。

微進給可能

臺灣TBI滾珠絲桿由于是利用滾珠運動,所以啟動力矩極小,不會出現滑動運動那樣的爬行現象,能保證實現精確的微進給。

無側隙、剛性高

臺灣TBI滾珠絲桿可以加預壓,由于預壓力可使軸向間隙達到負值,進而得到較高的剛性(滾珠絲杠內通過給滾珠加預壓力,在實際用于機械裝置等時,由于滾珠的斥力可使絲母部的剛性增強)。

B、美國Transcell傳感器：DBSL-5T

DBSL- 輪輻式傳感器

輪輻式傳感器；優質合金鋼材質；高精度；高穩定性；低外形；安裝簡便、快速；表層鍍鎳防腐處理；適用于試驗機、汽車衡和大型料斗秤等；

●  輪輻式傳感器
●  優質合金鋼材質
●  高精度
●  高穩定性
●  低外形
●  安裝簡便、快速
●  表層鍍鎳防腐處理
●  適用于試驗機、汽車衡和大型料斗秤等

Specification 技術參數

額定輸出	3.0mV/V ±0.25%		安全載荷	150%
零點平衡	±1% of rated output		輸入阻抗	775 ohm ± 20 ohm
蠕變	±0.03% of rated output		輸出阻抗	700 ohm ± 5 ohm
非線性	±0.03% of rated output		絕緣阻抗	≥5000 M ohm (50V DC)
滯后	±0.03% of rated output		推薦激勵電壓	10V DC/AC
重復性	±0.03% of rated output		最大激勵電壓	15V DC/AC
靈敏度溫漂	≤0.002% of applied output/ºC		導線長度	600cm/1000cm
零點溫漂	≤0.002% of rated output/ºC		導線顏色	Red(+E) Black(-E) Green(+S) White(-S)
可用溫度范圍	-10ºC to + 70ºC		溫度補償范圍	-10ºC to + 40ºC



C、日本松下伺服電機及驅動器：MHMJ082G1U、MCDKT3520E

2 附具：

標準配置夾具：  拉伸夾具、壓縮夾具各一套

3.電氣測控系統：

（1）采用日本交流伺服驅動器和交流伺服電機，性能穩定、可靠，具有過流、過壓、超速、過載等保護裝置。調速比可達1:100000。

（2）具有過載、過流、過壓、位移上下限位和緊急停止等保護功能。

（3）內置式控制器，保證了該試驗機可以實現試驗力、試樣變形和橫梁位移等參量的閉環控制，可實現等速試驗力、等速位移、等速應變、等速載荷循環、等速變形循環等試驗。各種控制模式之間可以平滑切換。

（4）試驗結束時，可手動或自動高速返回試驗初始位置。

（5）實現了真正意義上的物理調零、增益調整及試驗力測量的自動換檔、調零、標定和存盤，無任何模擬調節環節，控制電路高度集成化。

（6）電氣控制線路參照國際標準，符合國家試驗機電氣標準，抗干擾能力強，保證了控制器的穩定性，實驗數據準確性。

4. 軟件主要功能特點描述

軟件及軟件操作界面：

（1）軟件可以在Windows98/2000/XP，用戶界面呈現與Windows風格一致的中文窗口系統。所有的試驗操作均可以在計算機屏幕上以鼠標輸入的方式完成。

（2）位移控制。

（3） 自動程控可選用多種控制模式。

（4）自動程控智能專家系統。自動程制步驟最多可達50個步驟。

（5）軟件具有分級管理權限設定功能，進一步保證了軟件安全使用。軟件設有三級管理權限，由低到高依次為一般操作者、高級操作者、管理人員,分別由各自的口令登錄。

（6）曲線顯示窗口：

（7）數據分析：

（8） 曲線切換菜單

主要界面：

參數設定界面：

結果打印模版：
